entrega final (núm. 5)

imagen 01: edificio para centro de estudios cinematográficos y artes escénicas, visto desde la plaza del m.n.c.a.r.s.

imagen 02: espacio exterior junto al paseo del prado, visto desde el jardín botánico

imagen 03: espacio exterior junto al paseo del prado, visto desde la calle atocha

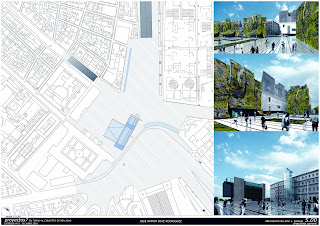

lámina 5.00: Propuesta general y entorno

lámina 5.01: niveles 00 y -1 (acceso desde la plaza del museo reina sofía y acceso desde la glorieta de atocha)

lámina 5.02: niveles 2, 3 y 4 (sala de cine; platea-palcos; auditorio)

lámina 5.03: niveles 5, 6 y 7 ( aulas y salas de montaje)

lámina 5.04: niveles 8, 9 y 10 (cafetería y gimnasio; residencia-dormitorios; laboratorios)

lámina5.05: Secciones longitudinales y transversales de edifico para Centro de Estudios Cinematográficos y Artes Escénicas

lámina 5.06: Descripción y detalle constructivo de jardín vegetal vertical

lámina 5.07: Secciones y detalles constructivos. Estrategia arquitectónica de diseño bioclimático y tratamiento de espacios exteriores en condiciones de verano
